🔷 Изготовление портальных конструкций для энергетики в Москве и Московской области
Завод металлоконструкций «Айронвэй» специализируется на производстве портальных конструкций для энергетики – ответственных несущих элементов открытых распределительных устройств (ОРУ) и подстанций. Мы предлагаем заказчикам купить портальные конструкции в Москве по выгодной цене с полным циклом работ – от проектирования до монтажа готовых сооружений на объекте. Наши конструкции предназначены для подвески проводов, шин и электротехнического оборудования на подстанциях различного класса напряжения.
Основные сферы применения наших портальных конструкций:

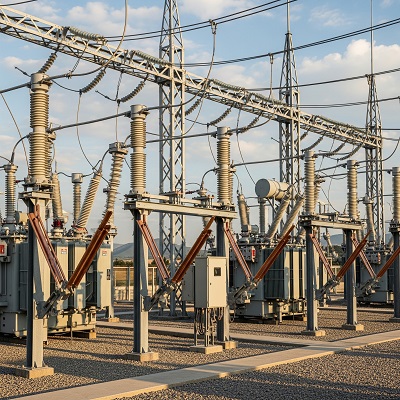

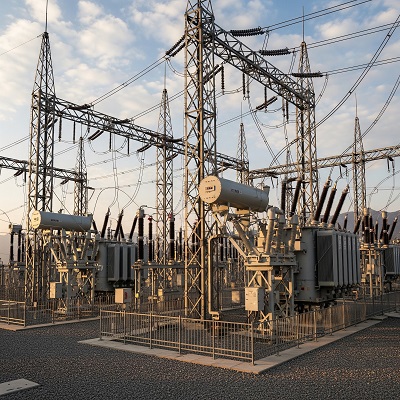

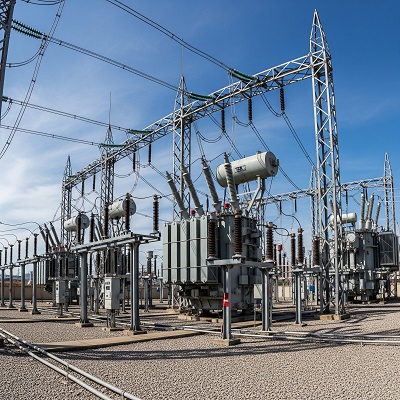

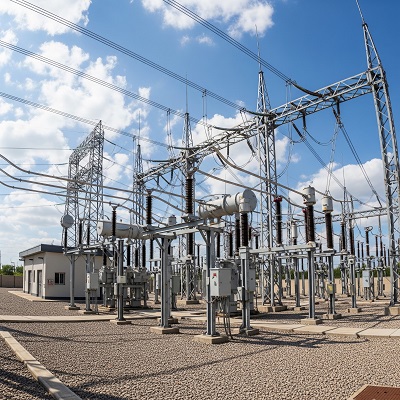

Открытые распределительные устройства (ОРУ) подстанций 35-500 кВ
Промышленные энергообъекты и узловые распределительные пункты
Тяговые подстанции железнодорожного транспорта
Объекты генерации электроэнергии (ТЭЦ, ГРЭС, ГЭС)
Подстанции нефтегазового комплекса и магистральных трубопроводов
Портальные конструкции обеспечивают надежную работу энергосистемы, принимая на себя значительные эксплуатационные нагрузки – от веса подвешенного оборудования до ветровых, гололедных и сейсмических воздействий.
🔷 Что представляют собой портальные конструкции для энергетики
Портальные конструкции для энергетики – это металлические опорные сооружения П-образной формы с одним или несколькими пролетами, предназначенные для монтажа электротехнического оборудования открытых распределительных устройств. Они обеспечивают размещение токопроводящего оборудования на безопасной высоте с необходимым уровнем изоляции.
Основные элементы портальной конструкции:
| Элемент | Назначение | Конструктивное исполнение |
|---|---|---|
| Стойки (опоры) | Вертикальные несущие элементы, воспринимающие основную нагрузку | Многогранные конические или решетчатые из прокатных профилей |
| Траверсы | Горизонтальные элементы для подвески проводов и оборудования | Сварные решетчатые или трубчатые, с консольными участками |
| Фундаментный узел | Крепление стоек к основанию | Фланцевое соединение с анкерными болтами или защемление в фундаменте |
| Связи и распорки | Обеспечение пространственной жесткости | Диагональные и горизонтальные элементы между опорами |
| Портальная связь | Соединение параллельных рядов порталов | Горизонтальные фермы или балки |
Современные порталы ОРУ строятся преимущественно из многогранных стальных опор, что ускоряет строительство энергетических объектов и делает их более надежными, безопасными и компактными по сравнению с классическими решетчатыми конструкциями.
🔷 Стоимость портальных конструкций для энергетики
Цена изготовления портальных конструкций формируется индивидуально и зависит от следующих факторов:
Класс напряжения (35, 110, 220, 330, 500 кВ)
Тип портала (шинный, ячейковый, перемычечный, трансформаторный)
Конструктивное исполнение (многогранный или решетчатый)
Климатическое исполнение (обычное или северное)
Количество пролетов и стоек
Требования к антикоррозийной защите
Объем заказа
Ориентировочные цены на типовые конструкции приведены в таблице.
| Тип портала | Напряжение | Количество стоек | Высота до траверсы, м | Масса, кг | Ориентир. цена за тонну* |
|---|---|---|---|---|---|
| Шинный ПС-35Ш | 35 кВ | 2 | 6,1 | 768 | от 105 000 ₽ |
| Ячейковый ПС-35Я1 | 35 кВ | 2 | 7,85 | 1076 | от 115 000 ₽ |
| Ячейковый ПСЛ-110Я1 | 110 кВ | 2 | 8,8-11,35 | 1700-3080 | от 125 000 ₽ |
| Ячейковый ПСТ-110Я4 (тяжелый) | 110 кВ | 2-3 | 11,35 | от 3000 | от 135 000 ₽ |
| Перемычечный ПС-330П1 | 330 кВ | 2 | 15,2 | 7340 | от 150 000 ₽ |
| Порталы северного исполнения | 35-500 кВ | — | — | — | +10-15% к базовой цене |
*В стоимость тонны готовых конструкций входят: металлопрокат, изготовление, антикоррозийная обработка (горячее цинкование), комплект крепежа, паспорт и документация. Доставка, фундаментные работы и монтаж рассчитываются отдельно.
Цена может варьироваться в зависимости от марки стали металлоконструкций и сложности антикоррозийного покрытия. Для точного расчета необходимо предоставить техническое задание или чертежи.
🔷 Типы портальных конструкций по технологическому назначению
В зависимости от функционального назначения металлические порталы ОРУ подразделяются на несколько основных типов:
| Тип портала | Назначение | Конструктивные особенности |
|---|---|---|
| Шинные порталы (ПСШ) | Для подвешивания проводов сборных шин | Однопролетные П-образные конструкции с вертикальными опорами и консольными траверсами |
| Ячейковые порталы (ПСЯ) | Для подвешивания проводов верхнего яруса ячейковой ошиновки | Могут быть одно- или многопролетными, обеспечивают гибкость системы |
| Перемычечные порталы (ПСП) | Для соединения между ячейками и секциями | Усиленная конструкция, выдерживающая повышенные нагрузки |
| Трансформаторные порталы (ПСТ) | Для монтажа ошиновки трансформаторов | Усиленная конструкция для крепления проводов ошиновки трансформаторов |
Порталы для ОРУ напряжением 35-150 кВ обычно выполняются в виде плоских П-образных конструкций. Для напряжений 220-500 кВ применяются пространственные рамы с защемленными в фундаментах стойками, имеющие более сложную и массивную конструкцию.
🔷 Классификация по нагрузке и климатическому исполнению
По выдерживаемой нагрузке портальные конструкции подразделяются на :
Легкие – для ОРУ по упрощенным схемам, рассчитаны на нагрузки I группы
Тяжелые – для ОРУ со сборными шинами, рассчитаны на нагрузки II группы
По климатическому исполнению различают :
Обычное исполнение – для эксплуатации при температуре до -40°С, из стали Вст3пс6
Северное исполнение – для эксплуатации при температуре до -55°С, из низколегированной стали 09Г2С
В маркировке порталов северное исполнение обозначается буквой «С» в конце наименования. Например, ПСЛ-110Я4С – легкий стальной ячейковый портал для напряжения 110 кВ в северном исполнении .
🔷 Конструктивные особенности и материалы
Многогранные стойки
Современные порталы ОРУ изготавливаются с применением многогранных гнутых стоек (БГС), которые служат опорными элементами, воспринимают основную эксплуатационную нагрузку и обеспечивают надежность всей системы. Многогранная опора представляет собой коническую конструкцию с многоугольным поперечным сечением, которая собирается из нескольких секций телескопическим или фланцевым способом .
Преимущества многогранных стоек :
Внутри стойка пустотелая, благодаря чему опоры имеют относительно небольшой вес, что упрощает транспортировку и монтаж
Наличие нескольких граней и вертикальных ребер делает конструкцию жесткой и прочной к ветровым нагрузкам
Высокая устойчивость к сейсмической активности и весу электротехнического оборудования
Отсутствие множества мелких сварных швов и соединений, что исключает «слабые места»
Траверсы
Траверсы порталов изготавливаются из круглой трубы или граненого стального профиля. Они могут иметь консольные участки, выступающие за пределы боковых опорных стоек. На траверсах через изоляторы подвешиваются провода ошиновки различного назначения .
Материалы
Для изготовления портальных конструкций используются :
Углеродистая сталь Вст3пс6 – для обычного климатического исполнения
Низколегированная сталь 09Г2С, С345 – для северного исполнения и районов с низкими температурами (до -65°С)
Порталы изготавливаются из фасонного углового металлопроката или листовой стали для многогранных конструкций, что позволяет эксплуатировать их в среднеагрессивных и неагрессивных средах атмосферного воздействия .
🔷 Технология производства
Проектирование и расчет – разработка конструкторской документации на основе типовых проектов или индивидуального технического задания. Производится расчет многогранных стоек на устойчивость к нагрузкам, определяются толщина стали, количество граней, диаметр нижнего и верхнего уровня каждой секции .
Подготовка материала – раскрой заготовок трапецеидальной формы из рулонной листовой стали на лазерных или плазменных автоматах с ЧПУ. Для решетчатых конструкций – резка углового проката .
Формовка граней – формирование граней на гидравлическом листогибочном прессе с высокой точностью позиционирования .
Сварка продольного шва – формование замкнутой конической стойки с вертикальным швом на сварочном автомате. Контроль качества сварных соединений .
Механическая обработка – вырезание люков и других технологических отверстий, обработка фланцев .
Изготовление траверс – сборка и сварка решетчатых или трубчатых траверс на кондукторах.
Антикоррозийная защита – горячее цинкование методом погружения металлоконструкции в расплавленный цинк, обеспечивающее защиту наружных и внутренних поверхностей .
Контроль качества – проверка геометрических параметров, качества сварных швов и цинкового покрытия.
Маркировка и комплектация – подготовка полного комплекта с крепежными изделиями и сопроводительной документацией.
🔷 Нормативная база и типовые проекты
Проектирование и изготовление портальных конструкций для энергетики выполняется в соответствии с действующими нормативными документами и типовыми проектами.
Основные типовые проекты :
-
3.407.2-162 «Унифицированные стальные порталы ОРУ 35-150 кВ для обычных и северных районов»
-
3.407.9-149 «Унифицированные конструкции порталов ОРУ 220-330 кВ»
-
3.407.9-161 «Унифицированные конструкции порталов ОРУ 500 кВ»
Нормативные документы :
-
Правила устройства электроустановок (ПУЭ-7)
-
ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия»
-
ГОСТ 9.307-89 «Покрытия цинковые горячие. Общие требования и методы контроля»
🔷 Преимущества наших портальных конструкций
| Преимущество | Техническая реализация | Польза для заказчика |
|---|---|---|
| Индивидуальное проектирование | Разработка под конкретные нагрузки и условия эксплуатации | Оптимальное конструктивное решение для конкретного объекта |
| Выбор материалов по климатическим условиям | Сталь С245 для умеренного климата, 09Г2С (С345) для северных районов | Долговечность конструкций при эксплуатации в любых регионах РФ |
| Высокая точность изготовления | Производство на оборудовании с ЧПУ, автоматическая система позиционирования | Идеальная стыковка секций при монтаже, сокращение сроков сборки |
| Надежная антикоррозийная защита | Горячее цинкование по ГОСТ 9.307-89 | Срок службы 50-70 лет без капитального ремонта |
| Оптимизация металлоемкости | Многогранные конические стойки обеспечивают минимальный вес при высокой прочности | Снижение затрат на транспортировку и упрощение монтажа |
| Комплексная поставка | Полный комплект металлоконструкций, крепежа, фундаментных деталей | Готовность к монтажу без дополнительных закупок |
🔷 Часто задаваемые вопросы
В: Какие типовые проекты используются для изготовления порталов ОРУ?
О: Основными типовыми проектами являются серии 3.407.2-162 для порталов 35-150 кВ, 3.407.9-149 для порталов 220-330 кВ и 3.407.9-161 для порталов 500 кВ . По ним изготавливаются шинные, ячейковые, перемычечные и трансформаторные порталы.
В: В чем отличие порталов обычного и северного исполнения?
О: Порталы северного исполнения изготавливаются из низколегированной стали 09Г2С, обеспечивающей сохранение прочностных характеристик при температурах до -55°С и ниже. В маркировке они обозначаются буквой «С».
В: Какая антикоррозийная защита наиболее эффективна для портальных конструкций?
О: Наиболее надежной считается горячее цинкование методом погружения в расплавленный цинк. Оно обеспечивает защиту не только наружных, но и внутренних поверхностей многогранных стоек, а срок службы покрытия достигает 50-70 лет.
В: Какие порталы лучше – многогранные или решетчатые?
О: Многогранные порталы имеют ряд существенных преимуществ: меньший вес, более высокая коррозионная стойкость, простота и скорость монтажа, современный внешний вид и больший срок службы. Поэтому в современном энергостроительстве они активно вытесняют традиционные решетчатые конструкции.
В: Какие нагрузки учитываются при проектировании порталов ОРУ?
О: При проектировании учитываются эксплуатационные нагрузки от силы ветра, веса подвешенного оборудования, гололедных образований, а также сейсмическая активность в районе строительства. Для северных районов дополнительно учитываются низкие температуры.
🔷 Как заказать портальные конструкции для энергетики
Чтобы купить портальные конструкции для энергетики в Москве для вашего объекта:
Направьте техническое задание – пришлите на aironway@mail.ru исходные данные: класс напряжения, тип портала (шинный, ячейковый, перемычечный, трансформаторный), климатическое исполнение, количество пролетов, чертежи или ссылки на типовые проекты.
Получите инженерное решение – наши конструкторы разработают оптимальную конструкцию, выполнят расчеты и подготовят коммерческое предложение в течение 2-3 рабочих дней.
Согласуйте детали – обсудим технические нюансы, материалы, сроки изготовления и условия монтажа.
Заключите договор – утвердим проектную документацию и график производства.
Получите готовый объект – изготовим, доставим и смонтируем портальные конструкции на вашей подстанции.
Контакты для заказа:
Завод металлоконструкций «Айронвэй»
Телефон: +7 (930) 755-80-77
Email: aironway@mail.ru
Срок изготовления: от 6 недель (зависит от объема и сложности)
